简介：
该产品专为满足客户特殊要求而研制开发生产的军用胶，主要用于不锈钢和塑料的粘接。
其特点：
1. 在3分钟内耐-55℃~150℃ 循环冲击数次，胶不开裂。完全固化后，胶与外壳（特别是不锈钢外壳，塑料外壳）在循环冲击过程中粘接强度佳。
2. 阻燃
3. 混合料粘度低，对线圈及元器件的含浸率高，固化后电气性能优秀，表面光泽度好，有弹性。
常规性能
测度项目 | 测试方法及条件 | 9001NTA | 9001NTB |
外观 | 目测 | 棕色液体或黑色 | 微黄色透明液体 |
密度 | 25℃，g/cm3 | 1.3-1.5 | 0.95-0.98 |
粘度 | 40℃mpas | 1000-1500 | 7-18 |
（A+B)粘度 | 40℃mpas | 200-300 | |
保存期限 | 室温，密封，通风 | 6个月 | 12个月 |
使用工艺
项目 | 单位或条件 | 9001NTA/B |
混合比例 | 重量比 | 100:（32-33） |
可使用时间 | 25℃ min | 60 |
固化条件 | ℃/h | 60℃/4h或70℃/2.5～3h |
用途
适用于有耐高低温循环冲击特别是低温-55℃的要求，且冲击过程中粘接性能佳的特殊元器件的封装。
固化后特性
项目 | 单位或条件 | 9001NTA/B |
硬度 | Shore-A | <80 |
绝缘强度 | 25℃. KV/mm | >15 |
介电常数 | 25℃，1MHz | 4.0±0.1 |
循环冲击 | -55℃～150℃/3分钟 | >20循环 |
固化后收缩率 | % | <0.1 |
阻燃等级 | UL级 | V-0 |
注意事项
使用前，先确认A料无沉淀后，再按配比称取A,B料。
混合料必须搅拌均匀（先上下搅拌，后按顺时针搅拌）如有脱泡装置，最好脱泡后现注入产品中。
倒A产品静置10-15分钟后，观察表面是否有气泡，如果有气泡用牙签剔破后放入烘箱中加温固化。
完全固化48小时后各项性能指标特别是粘接弹性能达到最佳状态（48小时后做各项性能测试最佳）。
贮运及注意事项
此类产品属非危险品，按一般化学品贮运。密封，干燥通风贮存。
包装：
A 5KG 25KG 铁桶包装
B 5KG 20KG 塑料桶包装

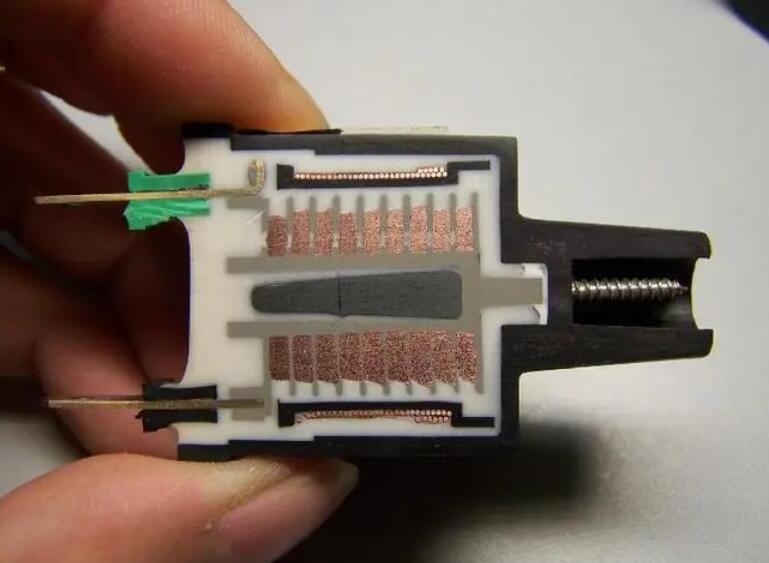

应用案例
军用特殊传感器（生产厂家保密），主要用于不锈钢和塑料的粘接。
